I en verden av ultra-presisjonsproduksjon-spesielt i sektorer som halvlederutstyr, koordinatmålemaskiner (CMM), romfartsmetrologi og avansert optisk inspeksjon-granitt overflateplateer ikke bare et verktøy; det er det grunnleggende referanseplanet som alle målinger er bygget på. Men hva skjer når arbeidsstykket ditt rett og slett er for stort for en enkelt granittplattform?
Dette er et spørsmål som stadig oftere stilles av ingeniører og metrologer etter hvert som industrielle komponenter vokser i skala mens toleransene krymper til under-mikronnivåer. Den instinktive bekymringen er gyldig: Hvis du skjøter flere granittplater sammen, vil ikke skjøten introdusere feil? Vil ikke termisk ekspansjon, mekanisk påkjenning eller justeringsavdrift ødelegge selve presisjonen du prøver å oppnå?
Det korte svaret: Ikke nødvendigvis-hvis det gjøres riktig av en produsent med dyp ekspertise innen metrologi-spleising.
Realiteten til stor-presisjon
Moderne produksjon krever ofte måleplattformer som overstiger 10 meter i lengde. Tenk på waferhåndteringsrammer i halvlederfabrikker, portalstrukturer for PCB-boring i stor-format eller grunnplater for neste-generasjons batteriinspeksjonssystemer i EV-produksjonslinjer. En enkelt monolittisk granittblokk over 6–8 meter blir logistisk upraktisk, uoverkommelig kostbar og-ironisk nok-mer utsatt for indre stress-indusert vridning under transport eller installasjon.

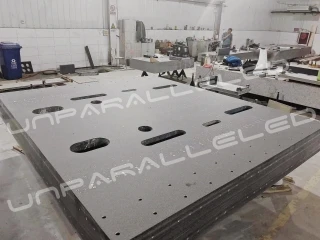

Det er her spleisede (eller segmenterte) presisjonsplattformer i granitt kommer inn i bildet. Langt fra å være et "kompromiss", kan et godt-konstruert skjøtesystem levere ytelse som ikke kan skilles fra en monolittisk plate-forutsatt at tre kritiske betingelser er oppfylt: materialhomogenitet, metrologisk-sammenføyning og miljøstabilitet.
Materialkonsistens: Den første presisjonssøylen
Ikke all granitt er skapt like. Mange lavkostleverandører bruker lokalt brutt stein med inkonsekvente tetthet, porøsitet og termiske ekspansjonskoeffisienter. For skjøtede plattformer er dette katastrofalt: selv en 0,05 % forskjell i termisk ekspansjonskoeffisient (CTE) mellom to segmenter kan forårsake målbare trinnfeil under normale laboratorietemperatursvingninger.
Hos UNPARALLELED® bruker vi utelukkende UNPARALLELED® Black Granite-et proprietært materiale med en tetthet på omtrent 3100 kg/m³, vannabsorpsjon under 0,08 %, og CTE tett kontrollert ved mindre enn eller lik 5,8 × 10⁻⁶/grad. Hver batch gjennomgår fysisk eiendomsvalidering av uavhengige geologiske institutter, og fullstendige materialsporbarhetsrapporter leveres. Dette sikrer at hvert segment i en skjøtet sammenstilling oppfører seg identisk under termisk og mekanisk belastning-og eliminerer en av de største skjulte risikoene innen stor-metrologi.
Kunsten og vitenskapen om metrologisk skjøting
Skjøting handler ikke om å bolte to plater sammen. Ekte presisjonsspleising er en blanding av avansert maskinering, interferometrisk justering og hånd-ferdig lapping som oppnår sub-mikron kontinuitet på tvers av skjøter.
Prosessen begynner med CNC-bearbeidede flater som holdes til flathetstoleranser bedre enn ±1 µm per meter. Deretter, ved hjelp av Renishaw laserinterferometre og sveitsiske WYLER elektroniske nivåer (kalibrert til nasjonale standarder), plasseres hvert segment med nanometer-nivå vinkel- og planjustering. Men den virkelige magien skjer i sluttfasen: Mestre lappere med 30+ års erfaring finjusterer fellesgrensesnittet manuelt ved å bruke taktil tilbakemelding så raffinert at de kan oppdage fjerning av 0,5 µm materiale for hånd.
Resultatet? En sømløs referanseoverflate der en høy-granitt-rettkant eller en luft-bærende sonde glir over skjøten uten å oppdage noen diskontinuitet. Faktisk har våre skjøtede plattformer brukt i 200-meter universell lengdemålesystemer for halvledermetrologi demonstrert inter-segmentflathetsavvik under ±2 µm over hele lengdebrønnen innenfor ISO 8512-2 Grade 00 og ASME B89.3.7 kravene.
Miljøkontroll: Hvor teori møter virkelighet
Selv den best-spleisede plattformen vil mislykkes hvis den installeres i et ukontrollert miljø. Granitts legendariske stabilitet viser seg bare i temperatur-stabiliserte, vibrasjonsisolerte-innstillinger. Det er derfor UNPARALLELED® konstruerer sine skjøteplattformer innenfor en 10 000 m² klimakontrollert- metrologihall med:
±0,3 graders temperaturstabilitet
<55% relative humidity control
2-meter-dype antivibrasjonsgrøfter rundt anlegget
Stillegående traverskraner for å forhindre mikro-forstyrrelser under montering
Dessuten, for kunder innen halvleder- eller fotonikkområder, tilbyr vi Class 1000 renroms-kompatible skjøteplattformer, forhånds-montert og testet under simulerte gode forhold før forsendelse.
Virkelig-verdensvalidering: Beyond the Lab
Skepsisen til spleisede plattformer forsvinner ofte når de konfronteres med den virkelige-verdens ytelse. Vurder disse tilfellene:
En ledende europeisk CMM-produsent integrerte en 12-meter skjøtet granittbase fra UNPARALLELED® i deres nye generasjon bro-koordinatmålemaskiner. Etter seks måneder med kontinuerlig drift forble repeterbarheten innenfor ±1,8 µm som samsvarer med deres monolittiske motstykker.
I Sørøst-Asia krevde et litiumbatteriinspeksjonssystem en 15m × 3m plattform for inline-metrologi av elektrodebelegg. På grunn av fraktbegrensninger gjennom smale fabrikkdører, var en monolittisk løsning umulig. Det skjøtede alternativet ga en planhet på mindre enn eller lik 3 µm over hele området, noe som muliggjorde defektdeteksjon ved<5 µm resolution.
Dette er ikke unntak-de er den nye standarden for skalerbar presisjon.
Avsløre myten: "Monolitisk er alltid bedre"
It's a persistent myth in metrology circles that monolithic = superior. But physics tells a different story. Extremely large monolithic granite blocks (e.g., >10m) er sårbare for:
Innvendige restspenninger fra steinbrudd og skjæring
Termiske gradienter under transport forårsaker midlertidig deformering
Installasjon-indusert deformasjon på grunn av ujevn støtte
I motsetning til dette gir et riktig utformet spleiset system modulær stressavlastning, segmentert støtteoptimalisering og -fininnstilling-på stedet-fordeler som ofte gjør spleisede plattformer mer stabile i praksis.
Dette gjelder selvfølgelig bare når produsenten har hele bunken med muligheter: materialvitenskap, presisjonsmaskinering, interferometrisk metrologi, håndverkslapping og miljøteknikk. Få selskaper globalt møter denne baren. UNPARALLELED® gjør det-av design.
Velge riktig partner for skjøtet presisjon
Når du vurderer en leverandør for storskala-granittplattformer, bør du stille disse kritiske spørsmålene:
Gir du full materialsertifisering med data om tetthet, CTE og absorpsjon?
Er skjøteforbindelsene dine validert av laserinterferometri, ikke bare måleskiver?
Utføres monteringen din i et ekte metrologi-miljø (ikke bare et "rent" verksted)?
Kan du demonstrere reelle-casusstudier i min bransje (f.eks. halvleder, CMM, batteri)?
Hos UNPARALLELED Group, med hovedkontor i Jinan, Kina-med direkte tilgang til Qingdao Port for global logistikk-har vi brukt nesten to tiår på å perfeksjonere vitenskapen om stor-presisjon. Fasilitetene våre inneholder fire dedikerte produksjonslinjer for granittsenger, fire ultra-store Nantai-kverner (hver verdt over $500 000 USD), og et team som er opplært i DIN, ASME, JIS og GB metrologistandarder.
Vi selger ikke bare granitt-vi leverer sertifiserte referanseoverflater som blir den stille ryggraden i dine mest kritiske målinger.
Siste tanke: Presisjon handler ikke om størrelse-Det handler om integritet
Enten plattformen din er 1 meter eller 30 meter, forblir målet det samme: et stabilt, repeterbart og sporbart referanseplan. Skjøting, når den utføres med vitenskapelig strenghet og håndverksmessig mestring, forringer ikke presisjonen-det gjør det mulig i skalaer som tidligere ble antatt umulig.
Så for å gå tilbake til det opprinnelige spørsmålet: Ja, du kan-og bør ofte-bruke en spleispresisjonsplattform i granittfor overdimensjonerte arbeidsstykker. Og nei, skjøting går ikke på akkord med nøyaktigheten... så lenge du samarbeider med en produsent som behandler hver mikron som ikke-omsettelig.
Hos UNPARALLELED® sier vår kvalitetspolicy det best: "Presisjonsvirksomheten kan ikke være for krevende." For i ultra-presisjon er det ingen andre sjanser-og ikke rom for kompromisser.
For ingeniører, metrologer og innkjøpsspesialister som søker skalerbare, sertifiserte og fremtidssikrede granittløsninger, står UNPARALLELED Group klare til å levere plattformer som ikke bare oppfyller spesifikasjonene-men redefinerer dem.
